- 產品概述
功能特性
采用嵌入式硬件平臺，可進行高速的圖像處理
植入高精度定位、測量、識別算法，可實現計數、缺陷、有無、定位等功能
IO接口豐富，可接入多路輸入、輸出信號
狀態指示燈豐富，可實時查看設備狀態，方便調試與維護
光源設計巧妙，確保照明區域亮度均勻
支持RS-232、TCP、UDP、FTP、ModBus、PROFINET、EtherNet/IP等多種通訊模式
訂貨型號
MV-SC3050M-16M-WBN

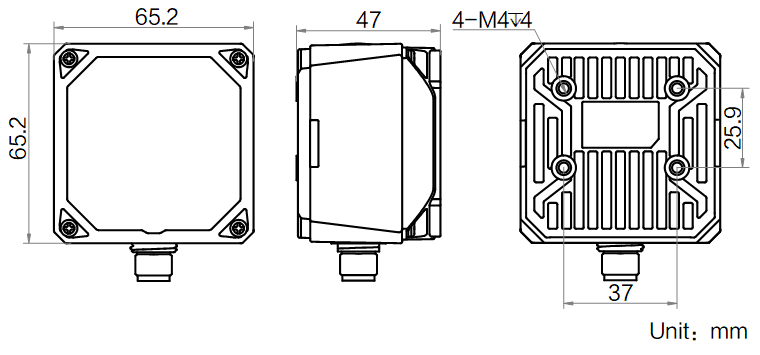

外形尺寸
型號 型號 MV-SC3050M-16M-WBN 名稱 16mm鏡頭500萬像素黑白SC3000視覺傳感器 工具 視覺工具 計數：斑點計數、邊緣計數、圖案計數
缺陷：異常檢測
有無：圓有無、直線有無、斑點有無、邊緣有無、圖案有無
定位：標定、定位
邏輯：分支控制、條件判斷、邏輯判斷、組合判斷、字符比較、變量計算
測量：線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測
識別：字符識別、碼識別方案能力 支持方案導入/導出，最多可存儲32個方案，40個模塊 通訊協議 RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP 相機 傳感器類型 CMOS，全局快門 像元尺寸 3.2 μm × 3.2 μm 靶面尺寸 1/1.7" 分辨率 2368 × 1760 最大采集幀率 30 fps 動態范圍 71.4 dB 信噪比 41 dB 增益 0~18 dB 曝光時間 16 μs~1 sec 像素格式 Mono 8 黑白/彩色 黑白 電氣特性 數據接口 Fast Ethernet（100Mbit/s） 數字I/O 17-pin M12接口提供供電、以太網、數字IO、串口功能：2個輸入信號（Line0/1），3個輸出信號（Line5/6/7），3個可配置輸入輸出（Line2/3/4），1個外部按鈕輸入（BUTTON）
輸出信號的NPN或PNP類型可配供電 24 VDC 最大功耗 48 W@24 VDC 結構 鏡頭接口 M12-mount，機械對焦 焦距 16 mm 鏡頭罩 透明鏡頭罩，可選購半偏振鏡頭罩或全偏振鏡頭罩 光源 14顆LED：白色（默認出廠）/紅色/藍色/近紅外 指示燈 電源指示燈PWR，網絡指示燈LNK，狀態指示燈STS，結果顯示指示燈OK/NG 外形尺寸 65.2 mm × 65.2 mm × 47 mm 重量 約280 g IP防護等級 IP67（正確安裝鏡頭以及線纜的情況下） 溫度 工作溫度0~50℃，儲藏溫度-30~70℃ 濕度 20%~95%RH無冷凝 一般規范 軟件 SCMVS 認證 CE，F(xiàn)CC，KC
